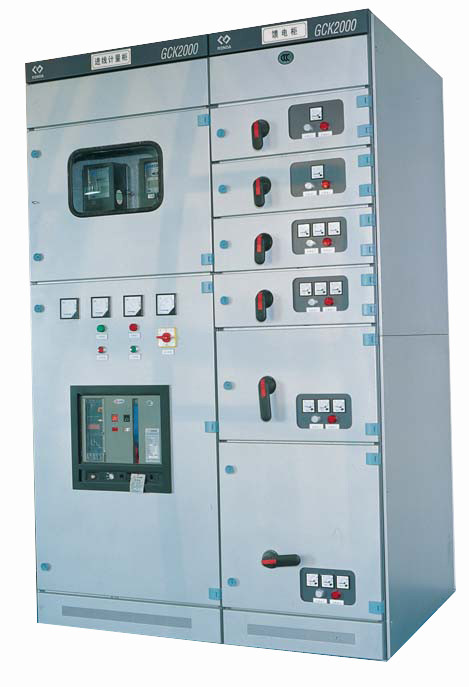

GCK2000型低壓開關柜

品牌：任達
型號：GCK2000
更新日期：2015-10-29

產品說明
適用范圍
產品特點
技術參數

1. 產品概述

GCK2000開關設備全稱是GCK2000豪華戶內抽出式低壓成套開關設備。

GCK2000開關設備是我公司嚴格依據全國聯合設計基礎上，吸收國內外同類產品的優點，結合我國實際情況不斷總結創新，凝結最新科技成果而成。

本設備符合國際電工委員會IEC439-1《低壓成套開關設備和控制設備》、我國GB7251-1997《低壓成套開關設備和控制設備》、我國國家標準與機械工業協會的JB/T9661-1999標準內容，并符合CQC的CCC國家強制認證標準。

2.產品用途

低壓配電系統的動力、配電和電動機控制中心、電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制用。

3.產品使用環境條件

（1）周圍空氣溫度不得超過+40℃，不低于-5℃，而且24h內其平均溫度不高于+35℃。

（2）空氣潔凈，在最高溫度為+40℃時，其相對濕度不得超過50%，在較低溫度時，允許有較大的相對濕度。

（3）污染等級3級。

（4）安裝場所地的海拔不得超過2000m。

注：

（1）對于在海拔高于2000m處使用的無功補償、電動機軟啟動等含有電子器件的產品應按照制造廠與用戶之間的協議進行設計和使用。

（2）如果使用條件超出上述規定，用戶應向制造廠提出，并達成專門協議。

本設備適用于發電廠、變電站、大型建筑、高層樓宇、機場、醫院、劇院、體育場、港口、地下設施、工礦企業等。作為2000KVA以下的交流380V系統中受電、饋電與馬達控制之用。

1.骨架為采用敷鋁鋅板加工的C型材料和角位連接器的組裝式結構。

2.角位連接器的使用使框架的安裝十分迅速且有效地斷開了框架的磁回路。

3.骨架和功能單元采用模數化結構，配置及組合靈活方便。

4.抽出式單元在門關閉的情況下可實現抽屜單元的連接位置、分離位置和試驗位置。且各位置均保持柜體的防護等級不變。

5.所有的抽屜都具有誤操作防護。

6.功能單元連接形式采用可抽出式連接。

7.柱、梁、抽屜及單元隔板等關鍵零部件均采用敷鋁鋅板?？稍鰪娖浞栏芰蜋C械強度。

8.智能柜通訊系統采用開放式的 PROFIBUS現場總線，其與國產化的具有相同協議的器件均能方便的組成智能系統，從而實現主站通過總線對開關及電網的遠程測量、調節、控制和通訊。

名稱	參數
額定絕緣電壓(V)	660
額定工作電壓(V)	380
額定頻率(Hz)	50
水平母線******工作電流(A)	4000
水平母線短時耐受電流(KA／1S)	80
水平母線額定峰值耐受電流(KA)	176
垂直母線******工作電流(A)	1200
