環網柜柜體采用2mm厚敷鋁鋅板（或冷扎鋼板噴塑）鉚接成型，柜后有兩處壓力釋放孔，用于釋放母線、負荷開關和電纜小室內部電弧事故時產生的氣體壓力；本產品具有體積小、重量輕、外形美觀、操作簡便、壽命長、少維護、防護等級高等極其顯著的特點。
柜內有三相共箱式六化硫負荷開關，其型號為FLN36-12或FLRN36-12D。
2.產品用途

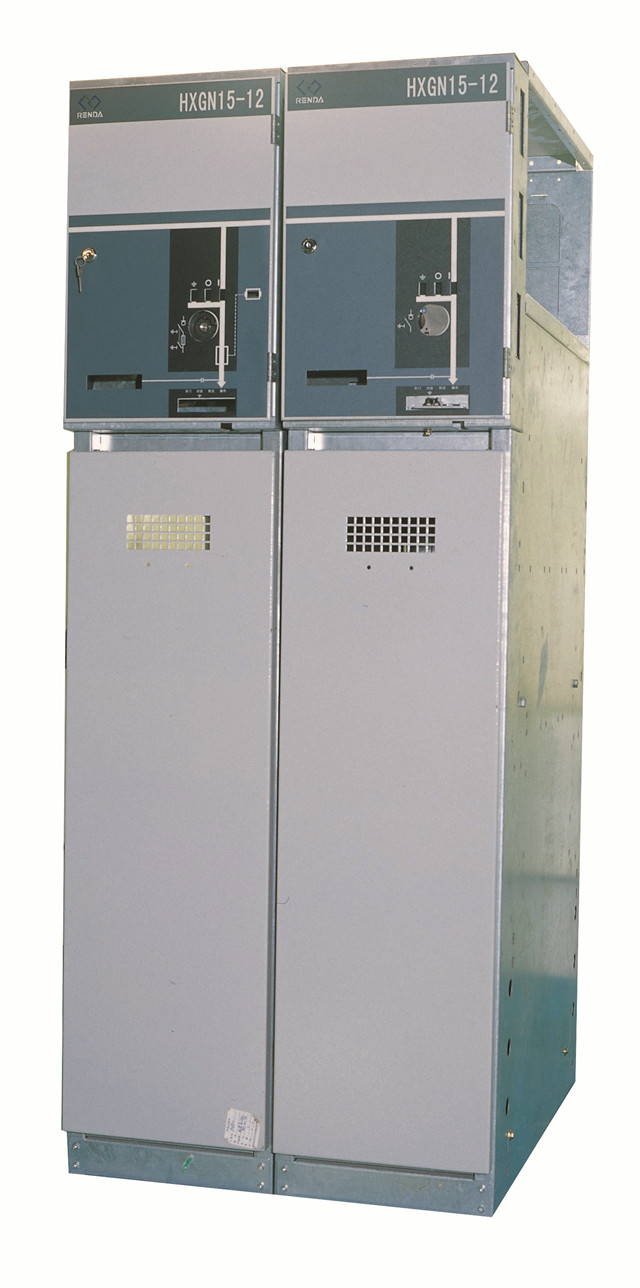

XGN15-12型單元式交流金屬環網開關設備，適用于交流50HZ、12KV的電力系統中，作為電能的接受和分配之用。
3. 產品使用環境條件
（1）環境溫度：上限為+40°，下限為-25°。
（2）海拔不超過1000m。
（3）相對濕度日平均值不大于95%，月平均值不大于90%。
（4）沒有火災爆炸危險，無劇烈震動及化學腐蝕等嚴重污穢的場所。
XGN15-12型金屬封閉箱式環網高壓開關設備適用于工礦企業、高層建筑、住宅小區、醫院、學校、公園等的三相交流額定電壓為12KV，額定頻率為 50Hz的配電系統，作為接受和分配電能之用。其可用于環網供電和終端供電，亦可用于裝入箱式變電站。
環網柜柜體采用2mm厚敷鋁鋅板（或冷軋板噴塑后）鉚接成型，柜后設有二處壓力釋放孔，其一是針對電纜室，另一個針對負荷開關/母線室。次結構能夠******限 度地保障人身安全和運行設備的可靠。母線室位于柜的頂部并連接相鄰開關柜。負荷開關是獨立單元，內中充以SF6氣體。大約75%空間是用于電纜連接、熔斷 器、接地開關和CT、PT安裝。
結構特點：
1.外形：外殼采用敷鋁鋅板沖壓成型；外表美觀，抗腐蝕性強，結構緊湊合理，體積小，組合十分方便?？蚣軆?nèi)有四個相互絕緣的間隔，后面設有壓力釋放口。
2.安裝方便：可按各種設計要求隨意組合、擴展、拼合、快速簡單，安裝十分簡單方便，占地小，對安裝尺寸無特殊要求。
3.免維護：開關密封性好，SF6絕緣氣體壓力符合IEC60298標準有關規定，運行安全可靠，免維護。
設計優點：
1.壓力釋放：母線室及電纜室設置有壓力釋放口，保證極端狀態下壓力泄放，確保人身安全。
三工位/雙工位：開關自然聯鎖，只可在“閉合”、“接地”或 “聯鎖”三種位置之一。
2.聯鎖位置：開關與操作機構聯鎖，杜絕了人為誤操作發生。操作機構與高壓電纜室聯鎖，防止開關未接地狀態下開啟安裝柜門，確保人員安全。
3.面板顯示：面板模擬一次回路，指示清楚明了，帶電顯示器閃爍指示帶電部位。
4.獨立間隔：四個室分別設立間隔，防止突發事故擴大蔓延。
|
名稱 |
參數 |
|
額定電壓(KV) |
12 |
|
額定頻率（Hz） |
50 |
|
主母線額定電流（A） |
630/50 |
|
主回路、接地回路額定短時耐受電流（kA/s） |
20/3 |
|
主回路、接地回路額定峰值耐受電流（kA） |
50 |
|
負荷開關滿容量開斷數（次） |
100 |
|
額定轉移電流（A） |
1600 |
|
額定閉環開斷電流（A） |
630 |
|
熔斷器開斷電流（kA） |
31.5、40 |
|
機械壽命（次） |
2000 |
|
1min工頻耐壓（有效值）相間，對地/隔離斷（kV） |
42/48 |
|
1min工頻耐壓（ 峰值）相間，對地/隔離斷口 |
75/85 |
|
二次回路1min工頻耐壓（kV） |
2 |
|
防護等級 |
IP3X |
