1. 產品概述

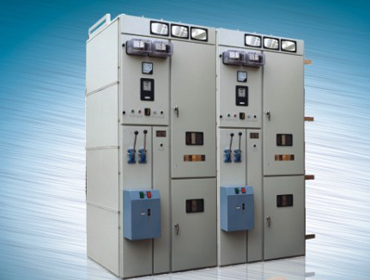

GG-1A（F）型固定式高壓開關柜是GG-1A型高壓開關柜的改型產品，具有“五防”功能；高壓開關柜適用于三相交流50Hz，額定電壓3.6～12kV的單母線和單母線旁路網絡系統，作為接受和分配電能之用。高壓開關柜內主開關為真空斷路器，高壓政策開關柜符合GB3906-1991標準。 GG-1A（F）型固定式高壓開關柜柜體寬敞，內部空間大，間隙合理、安全，具有安裝、維修方便，運行可靠等特點，主回路方案完整，可以滿足各種供配電系統的需要。
2.產品用途
主要用于接受和分配電能之用, 并對電路進行控制、保護和檢測等功能。
3. 產品使用環境條件
（1）周圍空氣溫度 上限：+40℃、下限：-10℃。
（2）海拔：1000m。
（3）室內平均相對濕度不超過90%。
（4）沒有導電塵埃與足以腐蝕和破壞絕緣的氣體場所。
（5）沒有靠近爆炸物為危險的場所。
（6）沒有劇烈震動和顛簸及垂直傾斜度不超過5°的場所。
GG1A型高壓開關柜系固定式具有防誤裝置的高壓開關柜,適用于交流50HZ,額定電壓3.6.10KV,額定電流******至1000A,額定開斷電流******至31.5KA單母線系統中作為接受或分配電能的戶內成套配電高壓設備。
開關設備基本故交結構由50*50*5等邊角鋼焊接而成，其他面板、門、隔板及側板均為薄鋼板制成。GG—1A(F)系列開關柜是在原GG—1A高壓開關柜基礎上加裝“五防”閉鎖裝置和完善的接地系統, 以達到“五防”要求：
1.防止帶電合、分隔離開關；
2.防止誤入帶電隔；
3.防止誤分，合斷路器；
4.防止帶電掛接地線；
5.防止帶地線合隔離開關。
|
序號 |
參數名稱 |
單位 |
參數值 |
|
|
1 |
額定電壓 |
KV |
7．2 12 |
|
|
2 |
額定電流 |
A |
630 1000 1250 2000 3150 |
|
|
3 |
額定頻率 |
HZ |
50 |
|
|
4 |
額定短路開斷電流 |
K A |
20 25 31．5 40 |
|
|
5 |
額定短時耐受電流 |
K A |
20 25 31．5 40 |
|
|
6 |
額定峰值耐受電流 |
K A |
50 63 80 100 |
|
|
7 |
額定工頻耐受電壓 |
相間、相對地 |
KV |
42/1 min |
|
斷口間 |
KV |
48/1min |
||
|
8 |
額定沖擊耐受電壓 |
相間、相對地 |
KV |
75/1 min |
|
斷口間 |
KV |
85/1 min |
||
|
9 |
二次回路控制電壓 |
V |
DC II0 220 AC 110 220 |
|
|
10 |
外形尺寸(寬×深×高) |
mm |
1200×1200×3250（標準型） |
|
|
1400（1540）×1400×3250（大電流柜） |
||||
