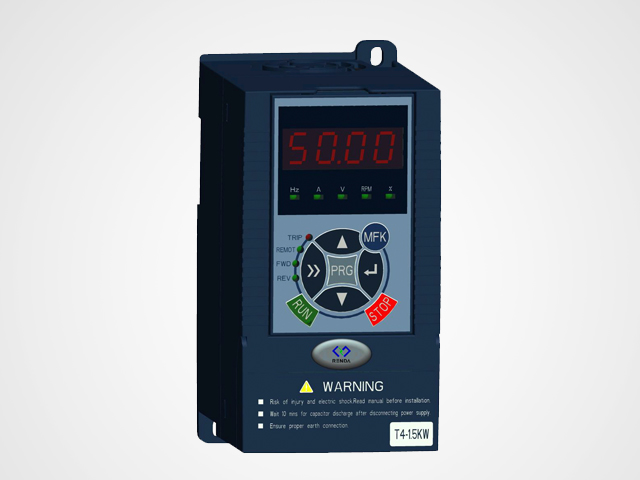

電流矢量變頻器

品牌：任達
型號：AD300 18.5KVA-30KVA
更新日期：2015-10-29

產品說明
適用范圍
產品特點
技術參數

任達電流矢量變頻器是矢量控制技術通過坐標變換，將三相系統等效變換為M－T兩相系統，將交流電機定子電流矢量分解成兩個直流分量（即磁通分量和轉矩分量），從而達到分別控制交流電動機的磁通和轉矩的目的，因而可獲得與直流調速系統同樣好的控制效果。

任達電流矢量型變頻器應用領域：

金屬制品行業
帶前置速度給定的閉環調節功能，在象直進式拉絲機這樣的張力同步控制系統中，做到響應迅速、運行平穩、控制簡單可靠快速運輸小型負載
負載估算功能可節約時間并安全智能地提高運轉速度，零伺服功能使起重機運行平滑，而且降低了齒輪和制動器的機械損耗，這就減少了維護工作并增加了正常運轉時間
電梯應用
低轉距波動使乘客在乘坐時感到平穩舒適準確的負載估算功能使電梯在各種負載狀況下都可以準確定位
礦井提升
穩定的頻率輸出，使礦井提升機運行平穩、安全
鋼鐵行業
優異的低頻輸出力矩，使扎鋼生產線運行自如
造紙行業
紙張的卷取對張力波動的要求非常高，精度的力矩計算，使力矩的輸出平穩，響應迅速
數控機床應用
低速度甚至零速度時150%額定力矩平穩運行，使數控機床，印刷機械等類負載有近乎完美的表現
紡織行業
無論是細紗機還是粗紗機，任達變頻器獨立設計的風道能完全滿足多棉絮的車間現場環境，良好的散熱設計使變頻器能長時間安全可靠地運行。

◆控制方式：無PG矢量控制、V/F控制、轉矩控制

◆過載能力：150%額定電流60s；180%額定電流10s

◆起動轉矩：無PG矢量控制：在0.5Hz能夠有150%的起動轉矩

◆調速比：無PG矢量控制：1：100

◆速度控制精度：無PG矢量控制：±0.5%最高速度

◆載波頻率：0.5K～15.0KHz

◆頻率設定方式：數字設定、模擬量設定、串行通訊設定、多段速、PID設定等。

◆多段速控制功能，能夠?qū)崿F(xiàn)8段速控制

◆擺頻控制功能，適用于紡織控制場合。

◆PID控制功能。

◆瞬時停電不停機功能。

◆轉速追蹤再起動功能，能夠?qū)崿F(xiàn)對旋轉中電機的無沖擊平滑起動。

◆自動穩壓功能：當電網電壓變化時，能自動保持輸出電壓恒定。

◆提供多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能。

◆高速DSP數字處理芯片，高性能IGBT逆變模塊。

任達變頻器技術規格表

功率		0.75	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37	45	55	75
輸出	電壓	3相O一額定輸入電壓
	額定電流（A）	2.5	4.0	6.0	9.0	13	17	25	32	37	45	60	75	90	110	150
	過載能力	恒轉矩/重載應用：150% 1分鐘，180% 20秒，平方轉矩/輕載應用：120% 1分鐘，150% 1秒
輸入	額定電壓/頻率	3相380V/440V; 50Hz/60Hz
	允許電壓范圍	304V-456V電壓不平衡度:≦3%;允許頗率波動:±5%
	額定電流(A）	3.7	5.4	7.0	10.7	15	20.5	27	35	38.5	46.5	62	76	92	113	157
制動單元		標準內置								需外置
防護等級		IP20
冷卻方式		強制風冷
功率(kW)		90	110	132	160	200	200	250	280	315	355	400	450	500	560
輸出	電壓（V)	3相0~額字愉入電壓
	額定電流(A)	176	210	250	300	380	420	470	540	600	660	730	840	900	950
	過載能力	恒轉矩/重載應用150% 1分鐘, 180% 20秒，平方轉矩/輕載應用:120% 1分鐘，150% 1秒
輸入	額定電壓/頻率	3相380V/440V; 50Hz/60Hz
	允許電壓范圍	304V~456V；電壓不平衡度:≦3%;允許領率波動:士5%
	額定電流〔A)	180	214	256	307	385	430	480	548	610	970	610	850	910	960
制動單元		需外置
防擴等級		IP20
冷卻方式		強制風冷

AD300一T41606/200P及以上產品標配百流電杭器

功率〔kW)		0.4				0.75				1.5				2.2
輸出	電壓（V）	單相0~額定輸入電壓
	額定電流（A）	2.5				4.5				7				10
	過載能力	150% 1分鐘，180% 20秒
輸入	額定電壓/頻率	200V/240V:50Hz/60Hz
	允許電壓/頻率	175V~264V:電壓不平衡度:≤3%;允許頻率波動:±5%
	額定電流（A）	5.3				8.3				14				23
制動單元		標準內置
防護等級		IP20
冷卻方式		強制風冷
